Átfogó útmutató a DC filmkondenzátorokhoz: kiválasztás, alkalmazások és előnyök

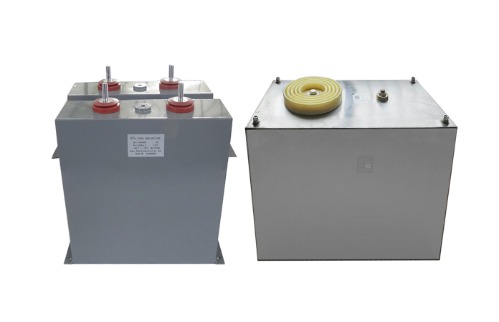

A DC filmkondenzátorok és azok alapvető funkcionalitásának megértése

A DC filmkondenzátorok a passzív elektronikus alkatrészek kritikus kategóriáját képviselik, amelyeket kifejezetten az egyenáramú (DC) áramkörökben való felhasználásra terveztek. Elektrolitikus társaikkal ellentétben ezek a kondenzátorok vékony műanyag fóliát használnak dielektromos anyagként, amelyet aprólékosan fémesítettek vagy fóliaelektródokkal felszereltek. Ez az alapvető felépítés a neves stabilitásuk, megbízhatóságuk és kiváló elektromos tulajdonságaik forrása. Ezek nélkülözhetetlenek egy hatalmas alkalmazási sorozatban, a szűréstől és a zajcsökkentéstől az energiatárolásig és a snubbert áramkörökig. A kifejezés DC filmkondenzátor gyártása Ez az összetevők pontos tervezésére és gyártására irányuló speciális termelési létesítményt jelent, amely a szigorú minőség -ellenőrzésre összpontosít, hogy megfeleljen a modern elektronika igényes követelményeinek. Ezen kondenzátorok belső tulajdonságainak megértése az első lépés, hogy teljes potenciáljukat kiaknázzuk bármilyen formatervezésben.

Kulcsfontosságú elektromos tulajdonságok

A DC filmkondenzátor teljesítményét számos kulcsfontosságú elektromos tulajdonság határozza meg, amelyeket a mérnököknek gondosan figyelembe kell venni a kiválasztási folyamat során. Ezek a paraméterek közvetlenül befolyásolják a kondenzátor viselkedését egy áramkörön belül, és hogy a tervezett funkcióját hatékonyan teljesíti -e a teljes működési élettartamán keresztül.

• Kapacitási érték és tolerancia: Ez azt jelzi, hogy a kondenzátor által tárolható elektromos energia mennyisége van. A filmkondenzátorok széles körben kaphatók, általában a Picofarads -tól (PF) a mikrofaradokig (μF). A tolerancia meghatározza a megengedett eltérést a megadott névleges kapacitási értéktől, amely gyakran szűk a filmtípusok esetében (például ± 1%, ± 5%).
• Névleges feszültség (DC munka feszültség): Ez a maximális folyamatos DC feszültség, amelyet a kondenzátorra lehet alkalmazni anélkül, hogy a bontás kockázata lenne. Alapvető fontosságú egy olyan kondenzátor kiválasztása, amelynek feszültségértékelése meghaladja az áramkörben várható maximális feszültséget, beleértve a tranzienseket vagy tüskéket, a hosszú távú megbízhatóság biztosítása érdekében.
• Disszipációs faktor (DF) vagy tan δ: Ez a paraméter méri a kondenzátorban rejlő energiavesztést. Az alacsonyabb eloszlású tényező mindig kívánatos, mivel a nagyobb hatékonyságot és a kevésbé önmelegedést jelzi, ami különösen fontos a nagyfrekvenciás vagy a nagy teljesítményű alkalmazásokban.
• Szigetelési ellenállás (IR): Ez méri a dielektromos anyag szivárgási áramra való ellenállását. A magas szigetelési ellenállás a minőségi filmkondenzátorok jellemzője, amely biztosítja a minimális energiavesztést az idő múlásával.
• Egyenértékű sorozat ellenállás (ESR): Noha a filmkondenzátorok általában nagyon alacsonyak, az ESR a hatékony ellenállás a kondenzátorral, amely az összes veszteséget okozza. Az alacsony ESR kritikus jelentőségű a nagy hullámáramú, például a tápegységek váltásában.

A megfelelő DC filmkondenzátor kiválasztása a projekthez

Az optimális DC filmkondenzátor kiválasztása egy árnyalt folyamat, amely túlmutat a kapacitás és a feszültség besorolása egyszerűen. Ez magában foglalja az alkalmazás környezetének, az elektromos stresszt és a teljesítményvárakozások mély megértését. A szelekció téves lépése korai meghibásodást, áramköri hibát vagy nem hatékony működést eredményezhet. Ezért szisztematikus megközelítésre van szükség, amely mérlegeli a különféle dielektromos filmek előnyeit és korlátait a projekt konkrét igényeivel szemben. Ez a szakasz végigvezeti Önt a kritikus döntéshozatali tényezőkön, segítve a kiválasztási folyamat bizalmával való navigálását, és biztosítva, hogy a választott összetevő ne csak a vázlathoz illeszkedjen, hanem kiválóan is kitűnő a valós működésében.

A közös dielektromos filmtípusok összehasonlítása

A dielektrikumként használt műanyag fóliát az elsődleges megkülönböztető tényező a különféle DC filmkondenzátorok között. Mindegyik anyag egyedülálló kompromisszumkészletet kínál a költség, a méret, az elektromos tulajdonságok és a hőmérsékleti stabilitás között. Az alábbi táblázat összehasonlító áttekintést nyújt az iparban használt legelterjedtebb dielektromos filmekről. Ez az összehasonlítás elengedhetetlen a megalapozott választáshoz, mivel a dielektromos diktálja a kondenzátor alapvető viselkedését.

Az alábbi táblázat felvázolja a poliészter (PET), a polipropilén (PP), a polietilén -naftalát (PEN) és a polifenilén -szulfid (PPS) fóliák közötti kulcsfontosságú különbségeket. Például, míg a poliészter jó költség- és teljesítményt nyújt az általános célú DC alkalmazásokhoz, addig a polipropilén jobb a magas frekvenciájú és a nagy teljesítményű felhasználáshoz, mivel rendkívül alacsony eloszlású tényezője. Ezzel szemben a polietilén -naftalát jobb hőmérsékleti stabilitást biztosít, mint a poliészter, így alkalmassá teszi az igényesebb környezetre.

Ez a részletes összehasonlítás azt mutatja, hogy nincs egyetlen "legjobb" dielektromos; A választás teljesen alkalmazásfüggő. Ezeknek az anyagi tulajdonságoknak a megértése a munka alapvető aspektusa, amelyet minden jó hírűen elvégeztek DC filmkondenzátor gyártása , ahol a hangsúly a megfelelő anyagnak az ügyfél igényeinek való megfelelésére irányul.

Környezeti és operatív szempontok

Az elektromos specifikációkon túl a fizikai működési környezet kulcsszerepet játszik a DC -kondenzátor hosszú élettartamában és megbízhatóságában. Az olyan tényezőket, mint a környezeti hőmérséklet, a páratartalom, a mechanikai feszültség és a forrasztási körülményeket, aprólékosan ki kell értékelni.

• Hőmérsékleti tartomány: Minden kondenzátort egy adott üzemi hőmérsékleti tartományhoz besorolnak. Alapvető fontosságú annak biztosítása, hogy ez a tartomány magában foglalja mind az egyensúlyi állapothőmérsékletet, mind a berendezésen belüli potenciális termikus tüskéket. A besorolást meghaladó hőmérsékletek hosszabb ideig tartó expozíciója drasztikusan lerövidíti az alkatrész életét.
• Páratartalom és durva környezet:
• A magas páratartalomnak vagy korrozív légkörnek kitett alkalmazásokhoz robusztus kapszulázású kondenzátorokra (például epoxi -gyanta bevonat, hermetikusan lezárt fém tokok) szükséges a nedvesség bejutásának megakadályozásához, amely lebonthatja a dielektromos tulajdonságokat és katasztrofális meghibásodást eredményezhet.
• Mechanikus robusztusság: A kondenzátor felépítésének ellenállnia kell az alkalmazásában rejlő mechanikai rezgéseknek és sokkoknak. Például az autó- vagy repülőgéprendszerek kondenzátorai speciálisan kialakított vezetékeket és belső építkezést igényelnek a törés megelőzése érdekében.
• Tűzölhetőségi követelmények: Biztonsági kritikus alkalmazásokban a kondenzátoroknak meg kell felelniük a specifikus tűzveszélyes besorolásoknak (például UL 94 V-0), hogy megakadályozzák a tűz terjedését egy összetevő meghibásodása esetén.

Ezeknek a megfontolásoknak az előzetes kezelése döntő jelentőségű Hogyan válasszunk egy DC link filmkondenzátort A hosszú távú megbízhatóság érdekében annak biztosítása, hogy a kiválasztott komponens következetesen teljesítsen a végtermék várható élettartama alatt.

Elsődleges alkalmazások és használati esetek a modern elektronikában

A DC Film Capacitors által kínált tulajdonságok egyedi kombinációja miatt az elektronikus rendszerek változatos spektrumában választott összetevővé teszik őket. Képességük a magas feszültség kezelésére, az alacsony veszteségek kimutatására és a stabilitás fenntartására változó körülmények között feloldja azokat a funkciókat, amelyeket más kondenzátor -technológiákkal nehéz elérni. A hatalom átalakításától és ellenőrzésétől a jelek pontos feldolgozásáig ezek a kondenzátorok csendben lehetővé teszik a technológiai fejlődést az iparágakban. Ez a szakasz belemerül a legjelentősebb alkalmazási területeken, szemléltetve, hogy ezeknek a felhasználásoknak a mély megértése miért létfontosságú a tervezési mérnökök vagy a beszerzési szakemberek számára, akik a DC filmkondenzátor gyártása .

Tápegység és konverziós rendszerek

A DC filmkondenzátorok talán a legszélesebb körű alkalmazási területe a Power Electronics. Ezek alapvető alkatrészek a kapcsoló módban lévő tápegységek (SMP), inverterek, konverterek és motoros meghajtókban. Ezekben a rendszerekben számos olyan kritikus funkciót hajtanak végre, amelyek nélkülözhetetlenek a hatékony és stabil működéshez.

• DC-link kondenzátorok: Az inverterekben és az átalakítókban, amelyek DC-t váltakoznak AC-re vagy eltérő egyenáramú feszültségre, a DC-link kondenzátor az egyenirányító és az inverter szakasz között van elhelyezve. Elsődleges szerepe az egyenáramú busz feszültségének stabilizálása a nagy fodrozódási áramok abszorpciójával és szállításával, ezáltal minimalizálva a feszültség ingadozását. Ez egy igényes alkalmazás, amely megköveteli az alacsony ESR -vel és az ESL -vel rendelkező kondenzátorokat, hogy a nagy fodrozódási áramokat túlzott melegítés nélkül kezeljék.
• Bemeneti/kimeneti szűrés: A filmkondenzátorokat a tápegységek bemeneti és kimeneti szakaszaiban használják az elektromágneses interferencia (EMI) és a magas frekvenciájú zaj kiszűrésére. Ez biztosítja az elektromágneses kompatibilitási (EMC) előírások betartását, és tiszta energiát biztosít az érzékeny downstream komponensek számára.
• Snubber áramkörök: A kapcsolóeszközök, például az IGBT -k és a MOSFET -ek, a Snubber kondenzátorok, amelyek megvédik ezeket a félvezetőket, korlátozva a feszültség (DV/DT) emelkedési sebességét, és elnyomják a feszültség tüskéket, amelyek az átmenetek váltás során bekövetkezett. Ez az alkalmazás kiváló öngyógyító tulajdonságokkal és nagy impulzuskezelési képességgel rendelkező kondenzátorokat igényel.

A kiválasztási folyamat Nagyfeszültségű DC filmkondenzátor alkalmazások A Power Electronics -ban különösen szigorú, az impulzus szilárdságára, az RMS áramkezelésre és a termálkezelésre összpontosítva a kritikus infrastruktúra meghatalmazhatatlan megbízhatóságának biztosítása érdekében.

Fejlett és niche alkalmazások

A mainstream hatalmi elektronikán túl a filmkondenzátorok kiváló tulajdonságai lehetővé teszik azok használatát több fejlett és rés területen, ahol a teljesítmény nem veszélyeztethető.

Megújuló energiarendszerek

A napenergia-fotovoltaikus (PV) inverterekben és a szélturbina konverterekben DC filmkondenzátorokat alkalmaznak a DC-link áramkörben. Az évtizedek óta megbízhatóan működniük kell ingadozó teljesítményszintek és gyakran kihívásokkal teli környezeti körülmények között. Hosszú élettartamuk és stabilitásuk tökéletesen illeszkedik ezekhez a zöld energia alkalmazásokhoz, ahol a karbantartás és a csere költséges és nemkívánatos.

Elektromos és hibrid járművek (EV/HEV)

Az elektromos járművek hajtóművei nagymértékben támaszkodnak a nagyteljesítményű DC-kondenzátorokra. Ezeket a fő tapadási inverterekben használják, amelyek hajtják a motorokat, a fedélzeti töltőkben és a DC-DC konverterekben. Itt kivételes teljesítményt kell mutatniuk a motorháztető magas hőmérsékleti környezetében, és rendelkezniük kell a mechanikai integritással, hogy ellenálljanak az állandó rezgésnek. Ez egy kulcsfontosságú terület, ahol a kérdés Filmkondenzátor vs kerámia kondenzátor magas frekvenciára magasabb kapacitási stabilitásuk és feszültségkezelésük miatt a filmtípusok javát szolgálják.

Impulzusos energia- és orvosi berendezések

Az olyan alkalmazásokhoz, mint a defibrillátorok, az MRI gépek és a lézerrendszerek, olyan kondenzátorokat igényelnek, amelyek rendkívül rövid idő alatt nagyon nagy energiát tudnak kiüríteni. A speciális DC filmkondenzátorokat, gyakran fémezett elektróda -tervekkel, úgy tervezték, hogy biztonságosan és ismételten megfeleljen ezeknek az intenzív impulzuskibocsátási igényeknek.

Előnyök az alternatív kondenzátor -technológiákkal szemben

Az áramkör megtervezésekor a mérnökök választhatnak számos kondenzátortechnológiában, elsősorban a kerámia, az elektrolitikus (alumínium és a tantalum) és a film között. Mindegyiknek megvan a helye, de a DC filmkondenzátorok vonzó előnyöket kínálnak, amelyek számos forgatókönyvben az előnyben részesített megoldássá teszik őket. Ezeknek az előnyöknek a megértése kulcsfontosságú az érték -javaslat értékeléséhez, és igazolja azok specifikációját a tervekben, ahol a teljesítmény, a hosszú élettartam és a biztonság kiemelkedő fontosságú. Ez az összehasonlító elemzés rávilágít arra, hogy a filmkondenzátorok miért javítják az alternatíváikat, és egyértelműbb indokot adnak a kiválasztásukhoz.

Film vs kerámia kondenzátorok (MLCCS)

A többrétegű kerámia kondenzátorok (MLCC) kis méretük és kiváló nagyfrekvenciás válaszuk miatt népszerűek. Számos DC alkalmazás esetén azonban a filmkondenzátorok megkülönböztetett előnyökkel rendelkeznek, különösen akkor Filmkondenzátor vs kerámia kondenzátor magas frekvenciára Teljesítmény -alkalmazások.

• Kapacitási stabilitás: A kerámia kondenzátorok, különösen a 2. osztályú dielektrikumokkal (például az X7R, X5R) készítettek, jelentős kapacitásváltozást mutatnak az alkalmazott DC torzítás feszültségével és hőmérsékletével. A filmkondenzátorok, különösen a polipropilén, rendkívül stabil kapacitási értékeket kínálnak változó elektromos és környezeti körülmények között, ami kritikus jelentőségű az időzítés, a szűrés és a rezonáns áramkörök szempontjából.
• Feszültségkezelés: Míg a nagyfeszültségű MLCC-k léteznek, a filmkondenzátorok általában könnyebben elérhetők és költséghatékonyak a nagyfeszültségű DC alkalmazásokhoz (például 500 V felett). Nem szenvednek a kerámia kondenzátorokat sújtó mikrofonikus és piezoelektromos hatásoktól.
• Megbízhatóság és meghibásodás mód: A filmkondenzátorok „öngyógyító” tulajdonságukról ismertek, ahol a lokalizált dielektromos bontás elpárologtatja a környező fémezést, elkülönítve a hibát, és lehetővé téve a kondenzátor működését. A kerámia kondenzátorok meghibásodhatnak a rövidzárlat, amely katasztrofális lehet az áramkör számára.

Film vs. elektrolitkondenzátorok

Az alumínium elektrolit kondenzátorokat gyakran választják a térfogatonkénti nagy kapacitásuk és a költséghatékonyság szempontjából. Ennek ellenére a filmkondenzátorok több kulcsfontosságú területen felülmúlják őket, igazolva azok használatát igényesebb alkalmazásokban.

• Hosszú élettartam és élettartam: Az elektrolitkondenzátorok korlátozott élettartamúak, gyakran több ezer órán belül számszerűsítve, mivel az elektrolituk fokozatosan kiszárad. A nem folyékony elektrolitjával rendelkező filmkondenzátorok rendkívül hosszú működési élettel büszkélkedhetnek, jellemzően meghaladják a 100 000 órát, és ugyanúgy nem vannak kitéve a kopási mechanizmusoknak.
• Elektromos teljesítmény: A filmkondenzátorok sokkal alacsonyabb egyenértékű sorozat ellenállással (ESR) és alacsonyabb eloszlású tényezővel rendelkeznek széles frekvenciatartományban. Ez nagymértékben hatékonyabbá teszi őket a nagy hullámzó áramokkal rendelkező alkalmazásokban, csökkentve a hőtermelést és javítva a rendszer teljes hatékonyságát.
• Polaritás és megbízhatóság: Az elektrolitkondenzátorok polarizáltak, azaz a megfelelő DC polaritáshoz kell kapcsolni, vagy meghibásodnak. A filmkondenzátorok nem polarizáltak, egyszerűsítik a telepítést és kiküszöbölik a helytelen polarizációs hiba kockázatát. Ezenkívül a filmkondenzátorok robusztus felépítése kevésbé hajlamos a sokkra és a rezgésre.

Ez az elemzés aláhúzza, miért Hosszú élet DC Power Film kondenzátor A követelmények, például az ipari automatizálás vagy a megújuló energiainfrastruktúra, a filmtechnika az elektrolitika egyértelmű választása.

A megbízhatóság és a hosszú távú teljesítmény biztosítása

A kiváló minőségű DC filmkondenzátor meghatározása csak a sikeres kialakítás egyenletének része. A termék tervezett élettartama feletti megbízhatóságának biztosítása gondos figyelmet igényel a levezetéshez, a telepítéshez és az üzemeltetési feltételekhez. A filmkondenzátorok robusztusságát a nem megfelelő használat veszélyeztetheti, ami olyan terepi hibákhoz vezet, amelyeket könnyen meg lehetett volna akadályozni. Ez a szakasz felvázolja a bevált gyakorlatokat és a kulcsfontosságú szempontokat ezen alkatrészek teljesítményének és hosszú élettartamának maximalizálására az elektronikus rendszerekben. Ezen iránymutatások betartása minden jó hírű gyakorlat, amelyet DC filmkondenzátor gyártása és elengedhetetlen a tartós és megbízható termékek felépítéséhez.

A feszültség és a hőmérséklet kialakulásának kritikus gyakorlata

A DISTING az a gyakorlat, hogy egy összetevőt a maximális besorolási határértékek alatt működteti a megbízhatóság javítása és a szolgáltatási élettartam meghosszabbítása érdekében. A DC filmkondenzátorok esetében a két legkritikusabb paraméter a feszültség és a hőmérséklet.

• Feszültség -levezetés: Ez egy standard és nagyon ajánlott gyakorlat, hogy legalább 20% -os származékos tényezőt alkalmazzanak a kondenzátor névleges DC feszültségére. Például a 100 V -os DC -hez besorolt ​​kondenzátort nem szabad az alkalmazásban 80 V feletti folyamatos feszültségnek vetni. Ez a margó a feszültség tranzienseket, tüskéket és a hosszú távú dielektromos kopást jelent, ami jelentősen csökkenti a dielektromos bomlás valószínűségét.
• Hőmérséklet -levezetés: Hasonlóképpen, a kondenzátort a maximális névleges hőmérséklet alatt jó hőmérsékleten kell működtetni. A kondenzátor maghőmérsékletének (amely a környezeti hőmérséklet és a belső fűtés a fodrászatból származó belső hőhőmérsékletet) legalább 10-20 ° C-on a maximális besorolás alatt drasztikusan növelheti működési élettartamát. A hüvelykujjszabályként az üzemi hőmérséklet minden 10 ° C -os csökkentése esetén a filmkondenzátor várható élettartama megközelítőleg megduplázódik.

Megértés és megvalósítás Hogyan lehet tesztelni a DC filmkondenzátor kudarc miatt A robusztus minőségbiztosítási folyamat része, de a körültekintéssel történő kudarc megakadályozása sokkal hatékonyabb stratégia.

Kezelés, tárolás és forrasztási ajánlások

A fizikai kezelési és összeszerelési folyamatok szintén befolyásolhatják a filmkondenzátorok teljesítményét. A gyártói iránymutatások követése kiemelkedő fontosságú.

• Mechanikai stressz: Kerülje a kondenzátor testének és különösen a túlzott hajlításhoz vagy a mechanikai feszültséghez vezetést. A sugárirányú ólomkondenzátorok esetében a vezetékeket nem szabad közelebb kell tenni, mint egy meghatározott távolságot (például 3-5 mm) a kapszulázástól, hogy elkerüljék a belső érintkezést.
• Tárolási feltételek: A filmkondenzátorokat hűvös, száraz környezetben kell tárolni. Miközben kevésbé higroszkópos, mint az MLCC -k, a magas páratartalom hosszabb ideig tartó expozíciója továbbra sem kívánatos. A felszíni szerelt eszközök esetében kritikus fontosságú a gyártó nedvességérzékenységi szintjének (MSL) utasításainak követése, hogy megakadályozzuk a pattogatott kukoricát az újracsomagolás során.
• Forrasztási profilok: Szigorúan ragaszkodjon a gyártó adatlapjában található forrasztási hőmérséklet és időprofilokhoz. A túlzott hő a hullám vagy az újracsomagolás során a belső szerkezetet károsíthatja és megolvaszthatja a műanyag fóliát dielektromos, véglegesen lebontva a kondenzátor teljesítményét.
