A vízhűtéses kondenzátorok átfogó útmutatója: A teljesítmény és a hosszú élettartam fokozása

A vízhűtéses kondenzátorok alapjainak megértése

A vízhűtéses kondenzátorok kritikus előrelépést jelentenek a hőenergia kezelésében a nagy teljesítményű elektronikus és elektromos rendszerekben. A léghűtéses társaikkal ellentétben ezek a speciális alkatrészek a víz kiváló hőátadási tulajdonságait használják fel a túlzott hő eloszlására, ezáltal fenntartva az optimális működési hőmérsékletet, és biztosítva a páratlan megbízhatóságot és a teljesítményt az igényes alkalmazásokban.

Pontosan mi a vízhűtéses kondenzátor?

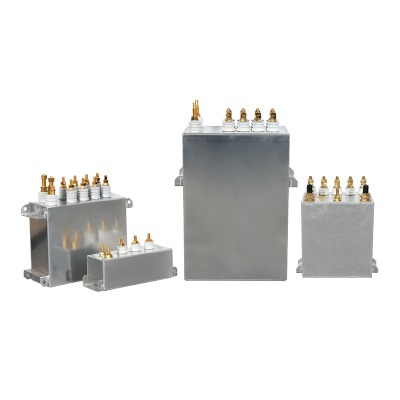

A vízhűtéses kondenzátor egy passzív elektronikus alkatrész, amelynek célja az elektromos energia tárolására és felszabadítására, amely integrálódik egy belső hűtési mechanizmussal, amely a vizet keringteti a műtét során keletkező hő eltávolítása érdekében. Ez a kialakítás kiemelkedő fontosságú azokban az alkalmazásokban, ahol a nagy hullámzóáramok és a gyors töltés-ürítési ciklusok jelentős hőterhelést generálnak, amelyek, ha nem hagyják be, akkor lebonthatják a dielektromos anyagokat, növelhetik az egyenértékű sorozat ellenállást (ESR), és végül idő előtti meghibásodást eredményezhetnek. Az alapelv attól függ, hogy a víz sokkal magasabb a hőkapacitással és a hővezetőképességgel, mint a levegő, lehetővé téve, hogy sokkal hatékonyabban felszívja és elviszi a hőt.

Az építkezés általában egy fémes házat foglal magában, gyakran réz vagy alumínium, amely tartalmazza a kondenzátor elemet (az elektródák és a dielektromos kombináció). Ezt a házat belső labirintussal vagy csatornákkal tervezték, amelyek lehetővé teszik a hűtőfolyadék áramlását a hőtermelő alkatrészek közvetlen közelében. A behatolás és a kilépési portok fel vannak szerelve a külső hűtőrendszerhez való csatlakozáshoz. Ez a teljes szerelvény hermetikusan le van zárva, hogy megakadályozzák a hűtőfolyadék szivárgását a kondenzátor elembe vagy fordítva. A hűtőfolyadék választása változhat; Míg az ionmentesített víz kiváló hőkezelő tulajdonságai és alacsony elektromos vezetőképessége miatt gyakori, a glikollal vagy más inhibitorokkal való keverékeket néha használják a fagyás vagy a korrózió megelőzésére.

A hűtés kritikus szerepe a kondenzátor funkciójában

A hő minden kondenzátor elsődleges ellensége. A kondenzátor élettartama fordítottan arányos a működési hőmérsékletével; Minden 10 ° C -os emelkedett hőmérséklet fölé emelkedik, a működési élettartam általában felére csökken. Ez az Arrhenius kudarc törvénye aláhúzza a hatékony hőkezelés fontosságát. A vízhűtéses kondenzátorokban az aktív hűtőrendszer közvetlenül számlálja ezt a termikus lebomlást. Az alaphőmérséklet biztonságos határokon belüli fenntartásával ezek a kondenzátorok:

• Fenntartja a magasabb fodrozódási áramot a levezetés nélkül.
• Fenntartja a stabil kapacitást és az ESR értékeket hosszabb ideig.
• Működik megbízhatóan nagymértékű hőmérsékleti környezetben.
• Jelentősen hosszabb élettartamot érjen el a hasonlóan értékelt léghűtéses egységekhez képest.

Ez nélkülözhetetlenné teszi őket olyan forgatókönyvekben, ahol a hiba nem lehetséges, és ahol a passzív hűtési módszerek egyszerűen nem elegendőek.

A vízhűtés kapacitív rendszerekben történő megvalósításának legfontosabb előnyei

A vízhűtési technológia kondenzátorokba történő integrálása sok olyan előnyt jelent, amelyek közvetlenül a rendszerszintű fejlesztésekhez vezetnek. Ezeket az előnyöket a nagy teljesítményű sűrűségű alkalmazásokban leginkább kiemelik, ahol a hely korlátozott, és a hatékonyság kiemelkedően fontos.

Kiváló hőgazdálkodás és energia sűrűsége

A legjelentősebb előnye a hőeloszlás drámai javulása. A víz hővezető képessége körülbelül 25 -szerese a levegőnek, és specifikus hőkapacitása körülbelül négyszer nagyobb. Ez azt jelenti, hogy a vízhűtési rendszer ugyanolyan mennyiségű hőt távolíthat el, sokkal kisebb térfogat -áramlási sebességgel és maga a hűtőfolyadék alacsonyabb hőmérsékleti emelkedésével. Következésképpen, vízhűtéses kondenzátor nagy teljesítményű inverterhez A rendszereket úgy lehet megtervezni, hogy kompaktabbá váljanak, miközben ugyanazt az energiát kezelik, vagy ugyanabban a formai tényezőben szignifikánsan nagyobb teljesítményt tudnak kezelni. Ez a teljes rendszer teljesítmény -sűrűségének általános növekedéséhez vezet, amely döntő tényező a modern elektronikában, mint például a megújuló energia -inverterek és az ipari motoros meghajtók.

Fokozott megbízhatóság és működési élettartam

Az alacsonyabb üzemi hőmérsékletek következetes fenntartásával a vízhűtéses kondenzátorok kevesebb termikus feszültséget tapasztalnak. Az elektrokémiai folyamatok, amelyek az elektrolit elpárologtatásához és a dielektrikum fokozatos lebomlásához vezetnek, jelentősen lelassulnak. Ennek eredményeként a kulcsfontosságú paraméterek, például a kapacitás és az ESR lassabban sodródnak az idő múlásával. Például, ha egy standard kondenzátor 20% -os kapacitási veszteséget szenvedhet 10 000 óra után 85 ° C-on, akkor egy 55 ° C-on működő vízhűtéses ekvivalens csak 5% -os veszteséget mutathat ugyanazon időtartam után, hatékonyan megduplázva vagy akár megháromszorozva az összetevő hasznos élettartamát, és csökkentve a tulajdonosi költségeket a ritkábban gyakori átdolgozások révén.

A megfelelő vízhűtéses kondenzátor kiválasztása az alkalmazásához

A megfelelő vízhűtéses kondenzátor kiválasztása egy árnyalt folyamat, amely megköveteli az elektromos, termikus és mechanikai paraméterek alapos megfontolását. A kiválasztás téves lépése nem megfelelő teljesítményhez vagy rendszer meghibásodásához vezethet.

Kritikus elektromos paraméterek

Az elsődleges elektromos specifikációk továbbra is kapacitást (µF), feszültség besorolását (VDC) és hullámzó áramot (ARMS) maradnak. A hűtéssel azonban a fodrozódási képesség jelentősen javul. Alapvető fontosságú, hogy konzultáljon a gyártó adatlapjaival, hogy megértse a hullámos áramlási értéket különböző hűtőfolyadék -áramlási sebességgel és hőmérsékleten. A alacsony ESR vízhűtéses kondenzátor Különösen keresett olyan alkalmazásokra, mint a frekvenciaváltók és az indukciós fűtés, mivel az alacsony ESR minimalizálja a belső hőtermelést (I²R veszteségeket), így a hűtőrendszer munkáját megkönnyítve és javítva az általános hatékonyságot. Ezenkívül a kapacitási értéknek stabilnak kell lennie az alkalmazás tervezett frekvencia- és hőmérsékleti tartományában.

Termikus és mechanikai megfontolások

A kondenzátor magjától a hűtőfolyadékig (RTH) a termikus ellenállás az érdemi kulcsfontosságú. Az alacsonyabb RTH egy hatékonyabb kialakítást jelez, amely hatékonyabban továbbítja a hőt a hűtőfolyadékba. Ez a paraméter a belső felépítéstől, a felhasznált anyagoktól és a hűtőfolyadék áramlási sebességétől függ. A kondenzátoron átmenő áramlási sebességnek és nyomásesésnek kompatibilisnek kell lennie a meglévő hűtőrendszer -szivattyúval. Fizikailag a csatlakozótípusoknak (a tömlőkhöz menetes portok) és azok tájolásának kompatibilisnek kell lenniük a rendszer elrendezésével. Például a Kompakt vízhűtéses kondenzátor indukciós fűtéshez Nemcsak a megfelelő elektromos specifikációkkal kell rendelkeznie, hanem egy olyan formaként is, amely illeszkedik az indukciós fűtési tápellátás gyakran sűrített negyedébe.

Vízhűtéses kondenzátorok változatos ipari alkalmazásai

A vízhűtéses kondenzátorok egyedi előnyei miatt a választott alkotóelem a nehéz iparágak széles spektrumában. Az a képességük, hogy kezeljék a szélsőséges elektromos feszültségeket, miközben hűvös maradnak, számos modern technológia megbízhatóságát alátámasztják.

Power elektronika és megújuló energia

A megújuló energia területén a nagyméretű napenergia- és szél-inverterek átalakítják a DC energiát rács-kompatibilis AC teljesítménygé. Ez a folyamat magában foglalja a magas kapcsolási frekvenciákat és a DC-link kondenzátorokban lévő jelentős hullámzóáramokat. Itt, Vízhűtés DC-Link kondenzátor Az egységeket a stabilitás és a hosszú élettartam biztosítása érdekében telepítik. Kezelik a nagy hullámzóáramokat, miközben az integrált hűtés stabil hőmérsékleten tartja őket, megakadályozva a termikus kiszabadulást és biztosítva az évtizedes megbízható szolgáltatást minimális karbantartással, ami elengedhetetlen a távoli és megközelíthetetlen telepítésekhez, például a tengeri szélerőművekhez.

Ipari fűtési és olvadási folyamatok

Az indukciós fűtési és olvadási rendszerek magas frekvenciákon (KHz -től MHz -ig) és nagyon nagy teljesítményszinten (gyakran a megawattokba) működnek. Az ezekben a rendszerekben használt tartálykondenzátorok óriási áramoknak és intenzív elektromágneses mezőknek vannak kitéve. Egy Ipari vízhűtéses kondenzátor az olvasztó kemencéhez kifejezetten erre a durva környezetre tervezték. Robusztus felépítése és hatékony hűtése megakadályozza a dielektromos bomlást szélsőséges elektromos és termikus feszültség alatt, lehetővé téve az öntvények és a fémfeldolgozó üzemek folyamatos működését az olvadáshoz, kovácsoláshoz és hőkezelő fémekhez.

Orvosi és tudományos berendezések

A nagy teljesítményű alkalmazások nem korlátozódnak a nehéziparra. Az olyan berendezések, mint a mágneses rezonancia képalkotó (MRI) gépek és a részecskegyorsítók, rendkívül stabil és nagy teljesítményű elektromos rendszereket igényelnek. A vízhűtéses kondenzátorokat használják az ilyen berendezések gradiens erősítőiben és RF erősítőiben, ahol stabilitásuk és megbízhatóságuk nem tárgyalható a pontos diagnosztika és a tudományos mérések biztosítása érdekében.

Összehasonlító elemzés: Vízhűtés és a kondenzátorok léghűtése

A vízhűtéses kondenzátorok érték-javaslatának valódi értékelése érdekében elengedhetetlen a hagyományos léghűtéses módszerekkel való közvetlen összehasonlítás. A különbségek jelentősek, és a rendszer tervezésének és működésének szinte minden aspektusát befolyásolják.

Az alábbi táblázat felvázolja a két hűtési módszer közötti kulcsfontosságú megkülönböztetéseket:

Ahogy a táblázat bizonyítja, a választás nem arról szól, hogy melyik egyetemesen jobb, de amely megfelelőbb az adott alkalmazáshoz. A vízhűtés az egyértelmű választás a hatalom és a megbízhatóság határainak nyomására.

Telepítés, karbantartás és rendszerintegráció A bevált gyakorlatok

A megfelelő telepítés és a szorgalmas karbantartás kiemelkedően fontos a vízhűtéses kondenzátor teljes előnyeinek és hosszú élettartamának megvalósításához. Ezeknek a szempontoknak a figyelmen kívül hagyása szivárgáshoz, eltömődéshez, korrózióhoz és katasztrofális kudarchoz vezethet.

Megfelelő telepítési technikák

A mechanikus rögzítésnek biztonságosnak kell lennie, de nem szabad torzítania a kondenzátor házát, mivel ez feszültségeket és pecséteket tud. Alapvető fontosságú, hogy a gyártó megadott nyomatékértékeit kövesse a rögzítő hardvereknél. A vízvezeték -csatlakozások gondos figyelmet igényelnek. Használjon megfelelő tömítéseket (például O-gyűrűt, alátétet), és kerülje a szerelvények túlzott mértékű meghúzását, ami károsíthatja a portokat. A kondenzátort úgy kell elhelyezni, hogy a levegőt könnyen megtisztítsák a belső csatornákból a rendszertöltés során. Ideális esetben a portokat függőlegesen felfelé kell orientálni. A hűtési huroknak tartalmaznia kell egy szűrőt, amely csapdába ejti a részecskéket, amelyek eltömíthetik a kondenzátor keskeny belső átjárásait.

Folyamatos karbantartás és megfigyelés

A megelőző karbantartási ütemterv elengedhetetlen. A hűtőfolyadékot rendszeresen ellenőrizni kell a minőség szempontjából, beleértve a pH -szintet, az elektromos vezetőképességet és az inhibitorok jelenlétét. A lebontott hűtőfolyadék belső korrózióhoz és bevonáshoz vezethet, ami drasztikusan csökkenti a hűtési hatékonyságot és elektromos rövidnadrágot okozhat. A rendszert rendszeresen ki kell öblíteni és újratölteni friss, megfelelő hűtőfolyadékkal (például ionmentesített víz, korróziós adalékanyagokkal). Rendszeresen ellenőrizze az összes tömlőt, bilincset és szerelvényt a kopás, a repedés vagy a szivárgás jeleihez. A kondenzátor belépő és elhagyó hűtőfolyadék hőmérsékletének megfigyelése értékes diagnosztikai információkat szolgáltathat; A növekvő delta-T (hőmérsékleti különbség) az eltömődés vagy a szivattyú problémája miatt csökkentett áramlást jelezheti, vagy maga a kondenzátor megnövekedett hőtermelése, jelezve a küszöbértéket.

A vízhűtéses kondenzátorrendszerek általános problémáinak hibaelhárítása

Még a tökéletes tervezés és telepítés esetén is felmerülhetnek problémák. Az állásidő minimalizálásához kulcsfontosságú a közös problémák diagnosztizálásának megértése.

A hűtőfolyadék szivárgásainak azonosítása és megoldása

A szivárgás a legközvetlenebb és legkisebb meghibásodási mód. Ha hűtőfolyadékot észlelnek, akkor a rendszert azonnal le kell állítani, hogy megakadályozzák az elektromos alkatrészek károsodását. Vizuálisan ellenőrizze az összes külső csatlakozást és a kondenzátortestet a forráshoz. A szerelvényeknél kisebb szivárgások gyakran a csatlakozás meghúzásával vagy a tömítés cseréjével oldhatók meg. Ha azonban a szivárgás maga a kondenzátortestből (repedés vagy sikertelen hegesztés) származik, akkor az egységet ki kell cserélni. A nyomáspróba használata a hűtőhurokon a karbantartás során segíthet azonosítani a lassú szivárgásokat, amelyek nem azonnal láthatók.

A csökkentett hűtési teljesítmény kezelése

Ha a kondenzátor a szokásosnál melegebben fut, akkor a kiváltó ok gyakran a hűtőrendszerhez kapcsolódik, nem pedig a kondenzátorhoz. Először ellenőrizze a hűtőfolyadék áramlási sebességét; Az eltömődött szűrő, a meghibásodó szivattyú vagy a hurok légcsépítése súlyosan csökkentheti az áramlást. Ezután ellenőrizze a hűtőfolyadék minőségét; A magas vezetőképességgel vagy biológiai növekedéssel rendelkező szennyezett hűtőfolyadék a belső felületekre helyezheti el a skálát, mint termikus szigetelő. A külső hőcserélőt (radiátort) szintén ellenőrizni kell annak biztosítása érdekében, hogy ténylegesen elutasítja -e a hőt a környezetbe (például nem eltömődött a porral). Ha mindezeket kizárták, akkor a kondenzátor maga is kudarcot vall, és az egyenértékű sorozat ellenállás (ESR) növekedésének nyilvánul meg, amely több hőt generál ugyanazon áramhoz. A kondenzátor ESR mérése ezt megerősítheti.

A kondenzátorhűtési technológia jövője

A fejlődése vízhűtéses kondenzátorok folyamatban van, a magasabb energia, a kisebb méret és a nagyobb megbízhatóság iránti könyörtelen igény által vezérelve. A jövőbeli tendenciák arra utalnak, hogy az intelligens megfigyelési szolgáltatások közvetlenül a kondenzátor szerelvénybe történő integrációja. A belső hőmérséklet, nyomás és még az ESR valós idejű érzékelők prediktív karbantartási adatokat szolgáltathatnak, figyelmeztetve a rendszervezérlőket a közelgő problémákra, mielőtt azok leállást okoznának. Ezenkívül az új dielektromos anyagok kutatása, amelyek természetéből adódóan alacsonyabb veszteségekkel és magasabb hőmérsékleti toleranciával szinergetikusan működnek a fejlett hűtési technikákkal, hogy létrehozzák az ultra-nagy teljesítményű kapacitív energiatároló megoldások következő generációját. $
